一、產品概述與技術原理

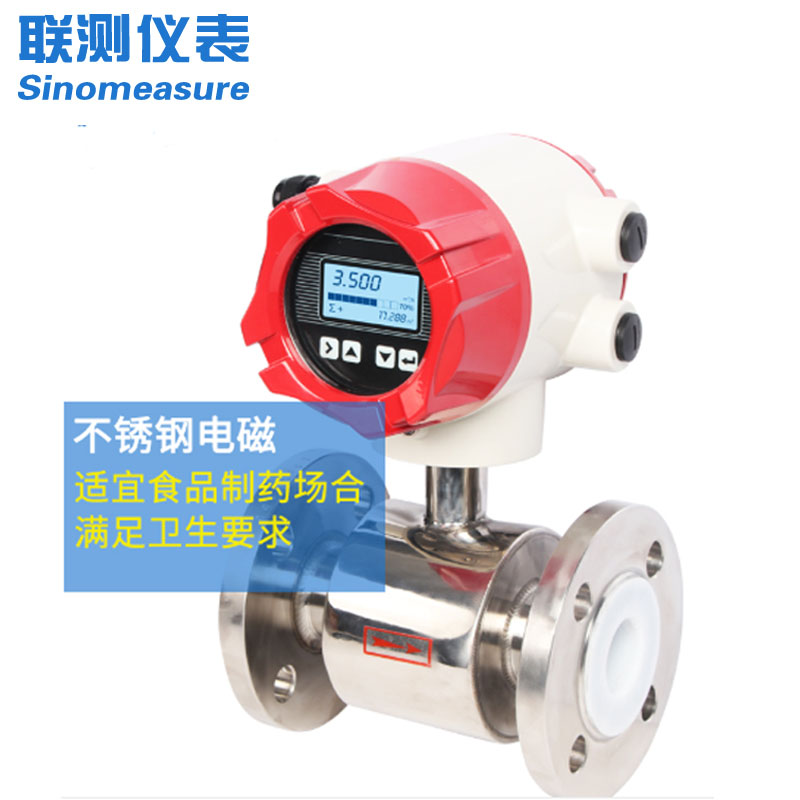

TLD-DN100-4～20mA電磁流量計是一款基于法拉第電磁感應定律設計的智能流量測量設備，專為工業流體管理場景打造。其核心原理是通過測量導電流體切割磁場產生的感應電動勢，將流速信號轉換為4～20mA標準電流信號輸出，實現遠程監控與數據集成。

該型號具備以下技術特性：

1. 高精度測量：量程比達150:1，測量精度±0.5%，重復性誤差≤0.1%，適用于化工、水處理、食品加工等高精度需求場景。
2. 寬量程適配：可測量流速范圍0.2～8m/s，電導率≥5μS/cm的液體介質，包括酸堿溶液、污水、泥漿、食品漿液等。
3. 分體式設計：傳感器與轉換器通過屏蔽電纜連接，最大傳輸距離100米，便于高溫、高壓或空間受限場景的安裝與維護。

二、結構與功能模塊

1. 傳感器部分
   • 測量管：采用304不銹鋼材質，內襯可選聚四氟乙烯（PTFE，耐溫≤180℃）、聚氨酯橡膠（耐磨損）或硬橡膠（耐弱酸堿）。
   • 電極與勵磁線圈：電極材料為316L不銹鋼或哈氏合金，勵磁頻率為6.25Hz，抗干擾能力強，適用于復雜電磁環境。
   • 防護設計：外殼防護等級IP65，傳感器部分可選IP68（潛水型），適應潮濕、腐蝕性環境。
2. 轉換器部分
   • 信號處理：16位高性能微處理器實現全數字信號處理，支持4～20mA、RS485或HART協議輸出，兼容PLC、DCS等工業控制系統。
   • 顯示與操作：高清晰度LCD背光顯示屏，支持中英文菜單操作，可實時顯示瞬時流量、累計流量、流速等參數。
   • 自診斷功能：內置EEPROM存儲器，可記錄故障代碼與運行數據，便于故障排查與維護。

三、選型與應用場景

1. 選型要點
   • 流量范圍：根據實際工況確定最大流量值，確保量程Q大于預計最大流量，正常流量值宜為滿量程的50%-80%。
   • 介質特性：明確介質的電導率、溫度、壓力及腐蝕性。例如，食品行業需選用食品級襯里，高溫環境需選用耐高溫電極材料。
   • 安裝條件：避免安裝在振動大、磁場強或腐蝕性氣體環境中，垂直安裝時流向需自下而上，水平安裝時需保證兩電極在同一水平面。
2. 典型應用場景
   • 化工行業：測量鹽酸、氫氧化鈉等強腐蝕性液體的流量，確保生產安全與計量準確。
   • 水處理：用于城市供水、污水處理廠的流量監測，優化水資源管理。
   • 食品加工：監控牛奶、果汁等低電導率液體的流量，滿足衛生級要求。
   • 環保監測：測量工業廢水排放量，助力環保合規。

四、市場定位與價格分析

TLD-DN100-4～20mA電磁流量計憑借其高精度、寬量程與智能化功能，定位為中高端工業流量測量解決方案。市場價格區間為3000元至12000元，具體價格受以下因素影響：

• 材質與功能：聚四氟乙烯襯里與哈氏合金電極型號價格較高，但耐腐蝕性與使用壽命顯著提升。
• 附加功能：支持HART協議、無線通訊或遠程診斷的型號價格上浮20%-50%。
• 品牌與服務：進口品牌或提供終身技術支持的供應商價格更高，但長期運維成本更低。

五、行業案例與未來趨勢

案例1：化工行業應用
某化工企業采用TLD-DN100-4～20mA電磁流量計測量硫酸溶液流量，襯里采用聚四氟乙烯材料，耐腐蝕性提升5倍，使用壽命延長至8年以上。

案例2：智慧水務
某城市供水系統通過RS485接口將流量計數據接入云端平臺，實現遠程監控與異常預警，年維護成本降低40%，計量精度提升至±0.3%。

未來趨勢
隨著工業4.0與物聯網技術的發展，TLD-DN100-4～20mA電磁流量計將進一步集成自適應勵磁、AI診斷與無線通訊功能，推動工業流體管理向智能化、數字化方向升級。

六、結論

TLD-DN100-4～20mA電磁流量計憑借其高精度、寬量程與智能化特性，已成為工業流體測量的核心工具。通過科學選型與合理應用，可顯著提升生產效率、降低運維成本，并為各行業的數字化轉型提供數據支撐。未來，隨著技術迭代，其應用場景將持續拓展，助力工業自動化水平邁向新高度。
